Артикул:
033

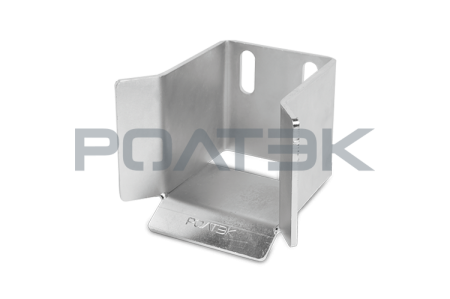

Ловитель нижний ЭКО воспринимает нагрузку от ролика концевого съемного ЭКО (код 025) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.
Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.
Упрощенная конструкция ловителя нижнего (в сравнении с ловителем нижним роликовым (код 031) делает его цену более низкой, а стоимость комплекта более выгодной.
При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору.
Внимание! Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно. Следствием неправильной установки пары ловитель-ролик концевой может являться сокращение срока службы ворот.
Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель.
