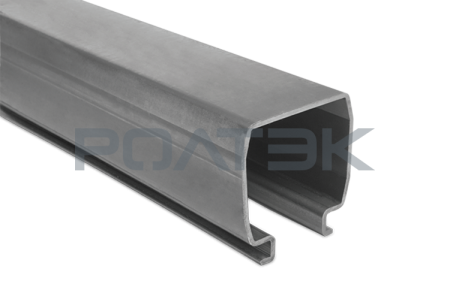

Направляющая МАКС/RC135

Ширина перекрываемого проёма - до 12 м Направляющая является наиболее ответственным элементом в конструкции откатных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (код 008). При изготовлении откатных самонесущих ворот створку необходимо делать достаточно жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая МАКС/RC135 также предназначена для использования в конструкции подвесных ворот. Направляющие МАКС/RC135 (код 014) изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость. Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется. Особенности направляющих МАКС При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих: прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м закручивание направляющей не более 0,5°/м остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162. Вес 1 п.м. направляющей ЭКО = 16,9 кг Направляющие МАКС поставляются следующих длин:

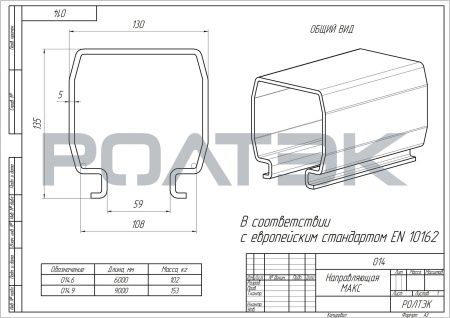

Код	Длина направляющей	Вес	Толщина стенки
014.6	6 м	101,4 кг	5 мм
014.9	6 м	152,1 кг	5 мм

Для правильной стыковки направляющих, а также для правильного крепления направляющей к створке ворот смотрите рекомендации.
