Двухстворчатые откатные ворота

Двустворчатые ворота откатного типа используют для проемов шириной более пяти метров. Практичные и функциональные конструкции имеют ряд отличий от одностворчатых изделий, область применения, плюсы и минусы.

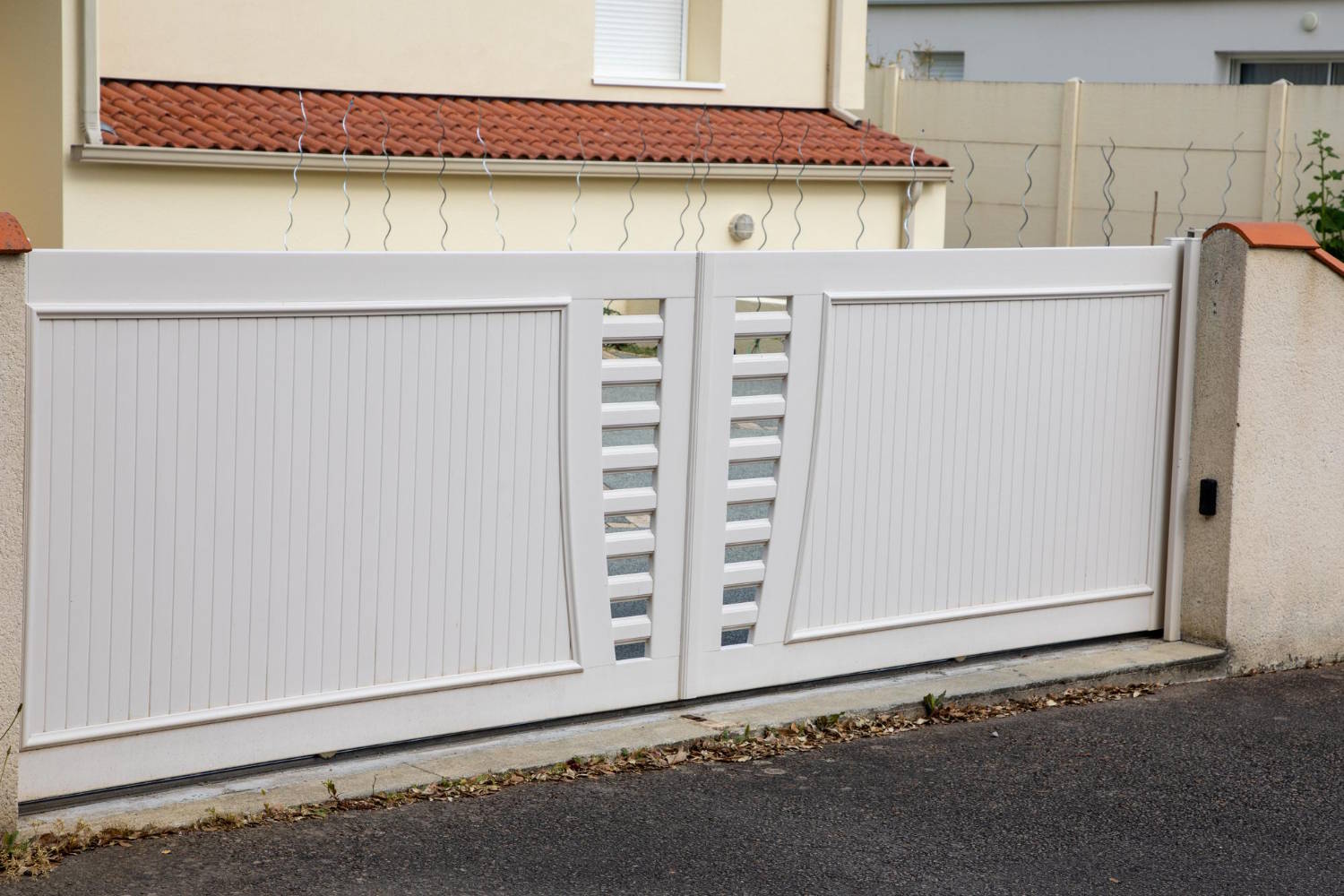

Двустворчатые системы предназначены для складских комплексов, промышленных предприятий, загородных коттеджей, спортивных объектов. В конструкцию входят парные сдвижные створки, которые синхронизируются при помощи автоматизации.

Габариты сдвижных створок, которые открываются направо или налево, составляют до 12 метров. В конструкции предусмотрены П-образные уловители, размещенные на разном уровне от края.

Назначение двухстворчатых ворот

Автоматизированная система контроля доступа на территорию используется для частных и промышленных объектов. Двустворчатые откатные ворота служат отличным вариантом:

• для проезда крупногабаритного автотранспорта;
• при дефиците свободного места для движения одной створки в сторону;
• для узких проездов, в которых требуется широкий проем для выезда/въезда автотранспорта;
• для крупного промышленного здания;
• для гармонии стиля и габаритов объекта с компактными створками сдвижного типа.

Длинное полотно одностворчатых ворот испытывает значительные нагрузки, что со временем приводит к снижению функциональности конструкции. Для автоматизации системы требуется мощный электропривод. Двустворчатые системы имеют створки меньше в 2 раза, а автоматическое управление осуществляется с помощью двигателя меньшей мощности. Для обычной конструкции с длинным полотном пространство для бокового отката должно составлять полторы ширины проема. Данное пространство для двухстворчатых ворот значительно меньше

Преимущества и недостатки конструкции

В перечень достоинств конструкции входит:

• элементы механизма не выступают из проема;
• простое изготовление и установка;
• обеспечивает въезд любого автотранспорта разной высоты;
• не требует регулярного обслуживания;
• компактные размеры;
• откатные системы можно окрашивать в подходящие цвета;
• ширина проема подходит для монтажа системы на производственно-промышленных предприятиях;
• долговечное полотно не деформируется и не ржавеет, устойчиво к ветру и механических нагрузкам;
• специальные роликовые каретки исключают контакт консольной системы с землей;
• высокая степень ремонтопригодности;
• подходит для средней климатической зоны — проем не нуждается в постоянной очистке от снега и наледи зимой;
• износостойкость створок допускает интенсивную эксплуатацию, что актуально для промышленных зон.

К минусам данной системы относится наличие свободного места для отката воротного полотна. Трудности установки заключаются в недостатки длины в зоне монтажа у забора. При размещении полотна с наружной стороны ограждения расположение привода становится неудобным.

Материал для полотна

Варианты отделки откатных ворот могут быть однотипные или комбинированные. Для облицовки рамы используют: поликарбонат, доску или брус, евроштакетник, профнастил, металлические или оцинкованные листы.

Деревянные, металлические, сборные ворота открытого или закрытого типа можно декорировать элементами художественной ковки. Дополнительно в полотно ворот можно интегрировать калитки. Обшивка из деревянных панелей или массива требует обработки химическими составами

Прочные и легкие многослойные сэндвич-панели пользуются большой популярностью. Листы металла с лицевой стороны обеспечивают стойкость к механическим нагрузкам. Уникальный вид въездной группы гармонично подчеркнет стильный дизайн частного дома или загородного коттеджа.

Дистанционное управление системой автоматизации выполняется с помощью пульта или кнопки, размещенной внутри строения. Это позволяет открывать/закрывать ворота непосредственно из дома, машины, пункта охраны.

Закрепленный к фундаменту электродвигатель работает от сети 220 В. Наличие защитного кожуха исключает попадание влаги на оборудование, при этом воздух для охлаждения системы проходит свободно. Кабель большого сечения для подключения мотора не должен иметь механических повреждений и надежно защищен от короткого замыкания.

Виды откатных ворот

Откатные ворота классифицируют на виды:

• Консольные. Движение полотна за проем происходит по роликам. Кронштейн имеет жесткое крепление и свободный конец. Роликовые тележки, по которым движется полотно, соединены с направляющей балкой, приваренной к нижней части рамы. Полотно при открытии отходит в сторону и фиксируется противовесом. Створка имеет основную часть, которая закрывает проем и противовес, который снижает нагрузку на ролики и компенсирует вес конструкции. Для монтажа систем данного вида устанавливают дополнительный фундамент. Электропривод размещают в середине, наверху или внизу.
• Подвесные. В верхней части проема находится направляющая. К ней крепятся ролики, по которым движется полотно ворот. Отсутствие опоры в нижней части позволяет управлять въездной группой с помощью физической силы или электропривода. Проста и надежная конструкция не подходит для перемещения автотранспорта с высоким кузовом. Электропривод, расположенный в верхней части подвесных ворот, усложняет процесс обслуживания. Допускается установка привода в нижней части для передачи наверх крутящего момента.
• Рельсовые. Вдоль проема монтируется ленточный фундамент, на который укладывают металлический рельс. Полотно опирается на ролик в нижней части и скользит по направляющей. Системы данного вида требуют регулярной очистки от снега, наледи, опавших листьев и грязи. Электропривод располагается вверху или середине.

При выборе подходящего варианта конструкции рекомендуется учитывать плюсы и минусы каждого вида, запросы потребителя и особенности участка. Чтобы исключить ошибки при подборе важно принимать во внимание основные условия:

• Ширина проема. Для консольных ворот следует учитывать от факт, что противовесная зона увеличивает массу и габариты створок. Оптимальная ширина проема составляет 3-5 метров, ворота подходят для въезда на участок или промышленную территорию.
• Время изготовления и монтажа. Консольные системы занимают лидирующие позиции, поскольку производство и установка занимает немного времени. Сократить подготовительные работы можно за счет устройства свайно-винтового фундамента, не требующего времени на набор прочности бетонного раствора.
• Трудности доставки полотна. Консольные конструкции подходят в случае отсутствия вблизи места въезда зеленых насаждений, строений, малых архитектурных форм. Консольные системы не ограничены по высоте, не перестают работать при засорении или наледи. Компактные въездные группы подвесного или рельсового типа служат отличным вариантом при недостатке свободного пространства для перемещения полотна.

Воротные системы с одной створкой, по сравнению с двустворчатыми конструкциями, не имеют опоры при открывании и закрывании воротного полотна. Они не подходят для широких проемов, поскольку при неправильном закрывании возможна деформация и провисание.

Комплектация фурнитуры

Двухстворчатые раздвижные системы комплектуются автоматикой и фурнитурой. В стандартный набор включает:

• Каретки роликовые. Металлический уголок с роликами на основании предназначен для передвижения полотна. Каретки прикрепляются к расположенным внизу опорам. Стандартное количество запрессованных в подшипники роликов составляет 8 штук. Параметры и устройство каретки зависят от габаритов и массы ворот.
• Консоль. Перемещение полотна осуществляется по направляющему рельсу. Для изготовления балки используется сталь высокой прочности.
• Концевой ролик. 2 или 4 ролика надежно фиксируют вертикально расположенное полотно, эффективно снижают боковые колебания при движении.
• П-образные улавливатели. Верхние и нижние элементы надежно фиксируют полотно. В закрытом виде верхние снижают колебания при значительных ветровых нагрузках, нижние — принимают на себя нагрузки тяжелого полотна.
• Заглушки на консоль. Фурнитура предназначена для защиты торцевых частей консоли от осадков, загрязнения и мусора.

Перемещение ворот может быть ручным или автоматическим. Электропривод используется при регулярном использовании системы. Средняя скорость открывания составляет 25 см/с. Конструкции можно эксплуатировать в любой климатической зоне, не требуют дополнительного обслуживания.

Особенности конструкции

Двухстворчатые воротные системы могут иметь разный вес, габариты и конфигурацию. Стандартная конструкция состоит их 2 створок и направляющей, улавливателей от перекоса полотна, 2 роликовых кареток, закладной на фундаменте, верхних ограничителей, заглушек от попадания грязи, концевого ролика для фиксации и плавного хода полотна. Автоматика комплектуется электроприводом с редуктором, пультом управления, зубчатой рейкой, фотоэлементами системы безопасности, сигнальной лампой освещения и предупреждающей о движении.

Длина направляющего рельса, приваренного внизу каркаса, должна быть больше полотна в 1,5 раза. Рельс не должен иметь изгибов, что снижает риск подклинивания конструкции для движении. Для фиксации противоположного полотна приваривается улавливатель.

В качестве фундамента конструкции можно использовать монолитную армированную плиту и опорные сваи. Фундамент размещают внутри участка, глубина залегания плиты 40 см, под опорами — 1,8 м. Ворота откатного типа можно монтировать на бетонные или винтовые сваи. Рама и подвижные части конструкции, в зависимости от поставленных задач, должны быть прочными, устойчивыми к ветровым нагрузкам и перепаду температуры.

Воротная система приводится в действие за счет направляющей с роликами, по которым створки перемещаются в заданном направлении. Открывание ворот в автоматическом режиме происходит равномерно в разные стороны, при закрывании створки встречаются по центру проема.

Производство и ремонт

При производстве откатных систем с одной иди двумя створка применяется единый алгоритм действий:

• возведение фундамента с опорными столбами и закладными элементами;
• крепление к направляющим рамы;
• окрашивание или обшивка материалами полотна конструкции;
• установка ворот на роликовые каретки;
• подключение автоматики к створкам ворот.

Для выполнения самостоятельно основных производственных этапов работ рекомендуется воспользоваться профессиональными схемами и чертежами, подробным руководством и инструкцией с фотографиями. Внимательный подход поможет выполнить работы качественно. Подключение автоматики следует доверять специалистам, которые безопасно подключат оборудование и проверят синхронизацию движения створок.

Неровные направляющие консоли и секции не позволят эффективно эксплуатировать откатные ворота. Консоли не подлежат ремонту, их заменяют на новые. Для поддержания привлекательного вида ворот рекомендуется проводить периодический косметический ремонт полотен.

Стоимость откатных двухстворчатых ворот

Разница в стоимости двухстворчатых ворот, по сравнению с одностворчатыми незначительная. Для заданного проема сумма площадей двух ворот аналогична одностворчатой конструкции, следовательно расход материала при производстве будет небольшим. Это относится и к строительству фундамента. Общая длина реек для двух комплектов в среднем равна одностворчатому варианту.

Основное отличие по стоимости зависит от использования дополнительной автоматики. Но разница будет минимальной, поскольку предусмотрен монтаж двух маломощных двигателей, по сравнению с одним высокой мощности.

При покупке готовых комплектов воротных систем рекомендуется выбирать модели проверенных компаний-производителей. Все элементы откатных систем должны быть ровными, качественно упакованы. Автоматика и элементы конструкции должными иметь сертификаты и гарантию производителя. Консультация опытных менеджеров позволит избежать ошибок при выборе воротных систем.
