Как подключить автоматику для откатных ворот

Ворота автоматического типа имеют два варианта открывания, делятся на откатные или распашные. Детальный разбор процесса монтажа и подключения автоматики для откатных ворот поможет разобрать в особенностях процесса. Важно выполнять электромонтажные работы любого вида согласно правилам безопасности.

Необходимое оборудование и материалы

Для успешного проведения монтажных работ потребуется основное оснащение и инструменты:

• Электропривод для откатных ворот.
• Магнитные концевые выключатели.
• Пульты дистанционного управления.
• Кабель питания ВВГ: 3-жильный. Сечение кабеля подбирайте согласно условиям компании-производителя привода.
• Фотоэлементы безопасности (приемник и передатчик ИК излучения).
• Монтажные кабели для фотоэлементов: 2-жильный и 4-жильный. Например, МКШ 4х0.5 и МКШ 2х0.5.
• Сигнальная лампа 230 В с антенной и комплектом проводов.
• Ключ-кнопка.
• Монтажный кабель для ключ-кнопки: 2-жильный, МКШ 2х0.5.

Подготовка к монтажу

Начинать следует с земляных работ:

• Выкопайте траншеи для размещения кабелей. Требуемые габариты канавы составляют в глубину – 0.7 м, ширину по дну – 0.3 м.
• Подготовьте котлован для размещения основания ограждающей конструкции.

Прокладка кабельных линий

Подготовку траншей начинают с прокладки коммуникаций. Протяните ПНД-трубу для кабеля электропитания в зону монтажа привода: вначале сквозь гильзу в основании фундамента, затем по дну ямы. Аналогично проложите трубы к области монтажа сигнальной лампы, ключ-кнопки и фотоэлементов.

От распределительного щита протяните кабель ВВГ к предварительно выбранной области подключения привода и промаркируйте его как «Сеть». Используя оцинкованный трос, протяните кабели и провода для управления и сигнализации через трубы. Провода для сигнальной лампы и антенны имеют маркировку «Лампа» и «Антенна» соответственно. Кабель МКШ для ключ-кнопки с маркировкой «Ключ». Для фотоэлементов 2-х и 4-х жильные кабели МКШ устанавливают маркировку «TX» — передающий и «RX» — принимающий. Рядом с приводом размещайте принимающий элемент, а на удаленной колонне — передающий.

Завершение земляных работ и подключение питания

Завершив размещение кабелей, можно начинать засыпку траншеи грунтом. После чего можно устанавливать закладные элементы и бетонировать. Затем отправляемся к распределительному щиту и подключаем питающий кабель:

• белый провод – к свободной клемме автоматического выключателя;
• синий провод – к нулевой шине;
• желто-зеленый провод – к шине заземления.

Установка ворот и электропривода

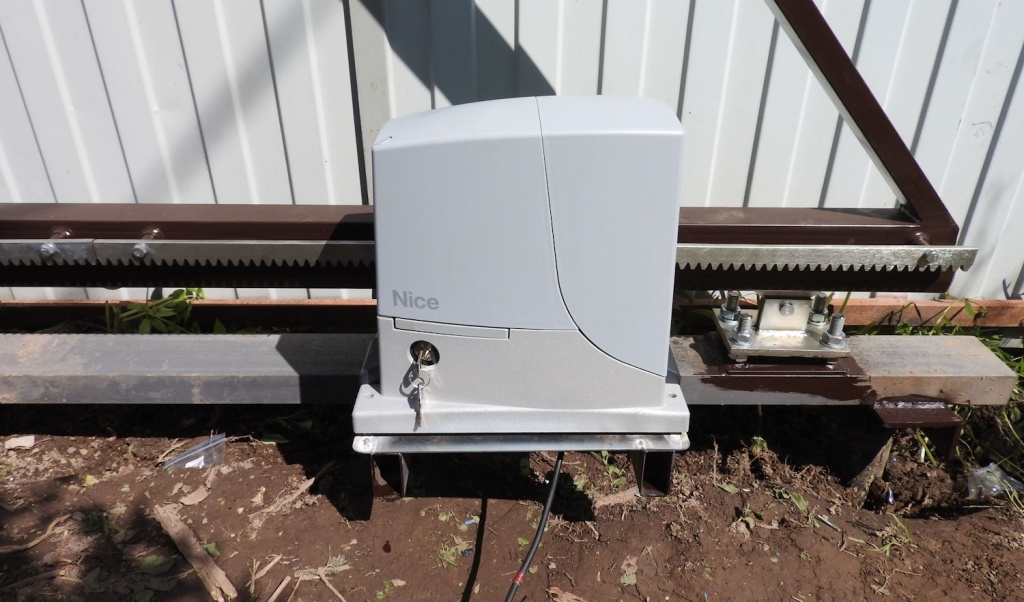

На полностью выстывший бетон можно монтировать откатные ворота и подготавливать основание. Следующий этап — размещение электропривода на основание. Разблокировка привод проводится с использованием ключа, это позволит механическим путем перемещать ворота. Далее проводится монтаж зубчатых реек с установкой концевых выключателей, предназначенных для регулировки открывания и закрывания конструкции.

Подключение кабелей к плате управления привода

Снимите крышку с привода, пропустите через отверстие в основании электропровод и начинайте этап подключения. На полностью защищенный кабель с маркировкой «Сеть» подключаем платы управления соответствующими клеммами:

• Белый провод – клемма «L»;
• Синий провод – клемма «N»;
• Желто-зеленый провод – клемма заземления.

Подключение кабеля «Антенна» начинается с удаления изоляционной оболочки, которую осторожно удаляем на 20-25 мм, избегая повреждения элементов экрана. Оплетку экрана располагаем на сторону оболочки провода. Очистку внутренней жилы следует сделать таким образом, чтобы выступ составлял 1-2 мм от экрана. После скручивания проволоки экрана проводим опрессовку, а также опрессовку внутреннюю многопроволочной жилу с помощью гильзы. Этап подключения проводит к определенным клеммам:

• внутренняя жила – клемма «ANT»;
• оплетка экрана – клемма «GND».

Завершив подключение антенны, выбираем кабель «Лампа», зачищаем и обжимаем жилы с использованием гильзы. Присоединение проводится в произвольном порядке к клеммам с маркировкой «LAMP».

Внимание! К заданной колодке подключается лампа напряжением 230 В.

Следующие этап — подключение фотоэлементы «RX» и «TX». Выбор схемы подключения и установки перемычек проводится согласно предписаниям производителя. Для откатных ворот перемычки обычно устанавливаются по схеме на закрывание.

Перемычка между клеммами «PhCl» и «com» снимается, затем проводится зачистка кабелей «RX» и «TX». Маркировка жил кабеля выполняется по определенному алгоритму:

• синий провод – «+24V».
• желто-зеленый провод и одна из белых жил – «com»;
• вторая белая жила – «OUT».

После завершения маркировки кабелей с двух сторон начинаем их подключение:

• провода «VCC» – клемма «+24V»;
• провода «com» – клемма «COM»;
• провод «OUT» – клемма «PhCl».

В завершении проводится зачистка кабеля «Ключ» и маркировка жил с двух сторон кабеля:

• синий провод – «NO»;
• желто-зеленый провод – «COM».

Как только маркировка проставлена с двух сторон кабеля, можно приступать к подключению по определенной программе:

• провод «NO» – клемма «Start»;
• провод «COM» – клемма «com».

Подключение периферийных устройств

После подключения кабелей к плате управления можно закрыть электропривод и приступать к монтажу сигнальных и управляющих элементов.

Сигнальная лампа разбирается для установки основания под монтаж. Провода «Лампа» и «Антенна» пропускаем через специальные отверстия. Зачистите и обожмите жилы и экран, после чего начинаем подключение:

• внутренняя жила антенны – клемма «ANT»;
• оплетка антенны – клемма «GND»;
• жилы «Лампа» – клеммы «L» и «N» в какой угодно последовательности.

После подключения питания и антенны, можно установить рассеиватель, затем прикрутить антенну и зафиксировать лампу на основании.

Следующий этап — монтаж и подключение фотоэлементов. Рекомендуемая высота установки составляет 500–600  мм от земли. Вначале проводится разбор фотоэлементы, затем определение передающего (4 клеммы) и принимающего (2 клеммы). Принимающий фотоэлемент подключается кабелем RX, передающий — TX. Промаркированные жилы кабеля пропускаем в специальные отверстия принимающего устройства. После зачистки и оконцовки проводится подключение:

• провод «+24V» – клемма «VCC (+24V)»;
• провода «com» – клеммы «com» и «GND» (в любой последовательности);
• провод «OUT» – клемма «OUT».

После подключения зафиксируйте устройство на колонне, установите защитную панель. Затем можно приступать к подключению передающего фотоэлемент - кабель TX. Пропустите жилы кабеля, зачистите, обожмите и подключите следующим образом:

• провод «+24V» – клемма «VCC (+24V)»;
• провода «com» – клемма «GND».

Завершаем установку устройства на колонне, монтируем защитную панель.

Приступаем к подключению ключа-кнопка. После разборки пропускаем жилы кабеля, зачищаем и и обожмите их. Подключение выполняем следующим образом:

• провод «NO» – клемма «NO»;
• провод «COM» – клемма «Com».

На заключительном этапе зафиксируйте устройство на колонне, а затем установите декоративную панель. После подключения основных элементов стоит вернуться к приводу и установить его на работу в автоматическом режиме. На финишном этапе выполняется контрольное тестирование работоспособности всех настроек откатных ворот.

Итак, вы успешно смонтировали автоматику для откатных ворот. Для более наглядного представления о масштабе предстоящих работ вы можете дополнительно ознакомиться с видеоматериалами, где демонстрируется поэтапная электрическая схема подключения. Это поможет выполнить монтаж собственными силами.
