Профиль для откатных ворот: как выбрать и не ошибиться

Откатные ворота становятся все популярнее в частном домостроении и на производственных объектах. Их ценят за удобство, надежность и экономию пространства — в отличие от распашных моделей, они не требуют свободной зоны перед въездом. Но за внешней простотой скрыта сложная конструкция, в которой профиль играет ключевую роль. Правильно подобранный металлический или пластиковый профиль определяет долговечность ворот, плавность хода и устойчивость к нагрузкам. В этой статье разберем, как выбрать профиль для откатных ворот, какие параметры важны и каких ошибок стоит избегать.

Что такое профиль для откатных ворот и зачем он нужен

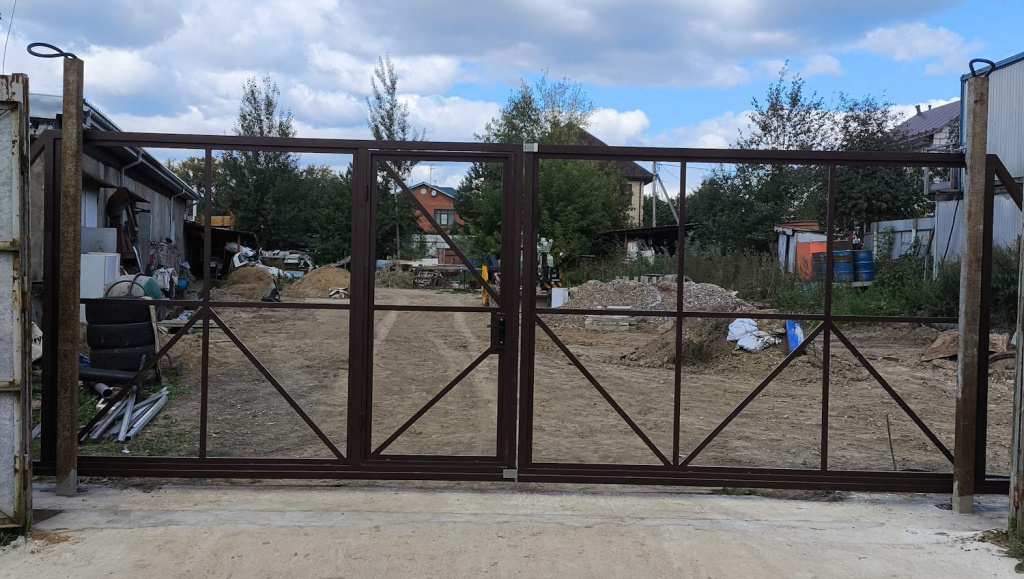

Откатные ворота состоят из нескольких функциональных узлов: несущего каркаса, направляющей системы и заполнения полотна. Профиль участвует в каждом из этих элементов. В самом общем смысле профиль — это металлопрокат с определенным поперечным сечением, из которого изготавливается рама ворот, усилительные ребра и направляющие балки.

Основные задачи профиля:

• Формирование жесткой несущей рамы, способной выдерживать вес полотна и ветровые нагрузки
• Создание направляющей балки, по которой катится каретка с роликами
• Обеспечение ровных граней для крепления обшивки — профнастила, поликарбоната, сетки или деревянных ламелей
• Снижение общего веса конструкции при сохранении прочности

Если профиль подобран неверно — с недостаточной толщиной стенки или неподходящим сечением — ворота будут провисать, деформироваться и со временем потеряют способность нормально открываться.

Виды профилей

Для изготовления каркаса откатных ворот используют несколько видов профильного проката. Каждый имеет свои преимущества в зависимости от веса конструкции, размеров пролета и условий эксплуатации.

Профильная труба (квадратная и прямоугольная)

Самый распространенный вариант для каркаса ворот. Замкнутое сечение обеспечивает высокую жесткость на кручение, что критически важно для откатных конструкций. Чаще всего применяют трубы 60×60×3 мм для вертикальных стоек и горизонтальных перемычек, а также 40×40×2 или 40×20×2 мм для внутренних ребер жесткости.

Для ворот шириной до 4 м и высотой до 2 м подойдет профильная труба 60×60×3 мм. При пролете 4–6 м рекомендуется усиленный вариант — 80×60×3 или 100×60×4 мм. Чем больше размер полотна и чем тяжелее заполнение, тем более массивный профиль потребуется для нижней несущей балки.

Швеллер (П-образный профиль)

Швеллер применяется в тех случаях, когда нужно создать направляющую балку или усилить нижний пояс рамы. П-образное сечение идеально подходит для установки роликовых кареток — ролики катятся по внутренним полкам швеллера или по нижней части специального гнутого профиля. Для откатных ворот чаще используют швеллер № 8, 10 или 12 по ГОСТ.

Уголок стальной равнополочный

Уголок используется как вспомогательный элемент: для усиления углов рамы, крепления обшивки и монтажа фурнитуры. Самостоятельно строить каркас ворот из уголка не рекомендуется — он плохо воспринимает скручивающие нагрузки.

Алюминиевый профиль

Применяется для легких откатных ворот с заполнением из поликарбоната или алюминиевых сэндвич-панелей. Такие конструкции весят значительно меньше стальных аналогов, не требуют мощных роликовых кареток и менее требовательны к фундаменту. Однако алюминиевый профиль уступает стали по прочности, и при больших пролетах (свыше 4 м) его применение ограничено.

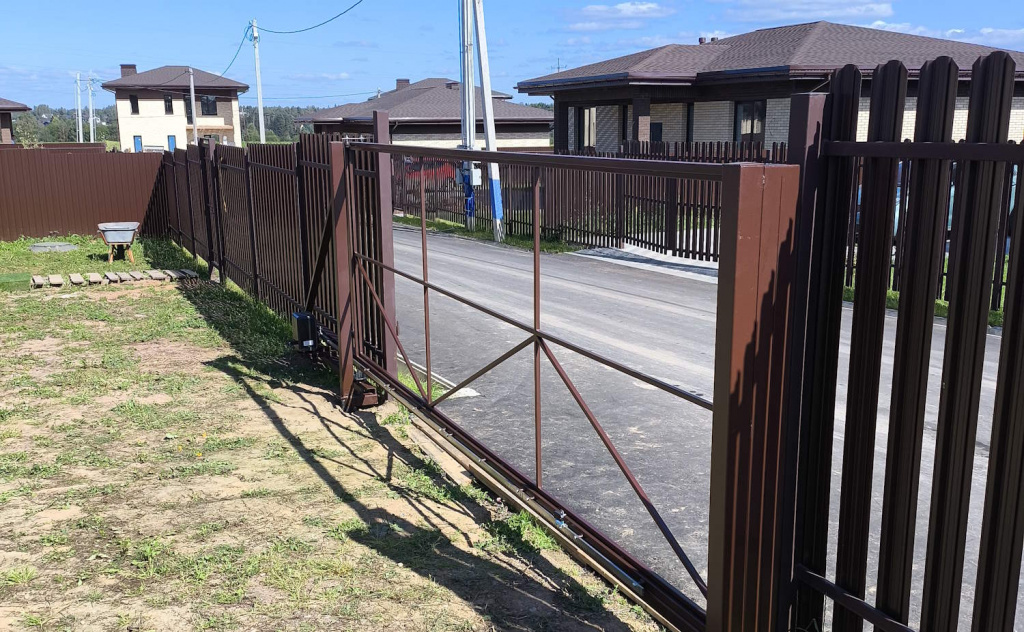

Направляющая балка

Нижняя несущая балка — самый нагруженный элемент откатных ворот. По ней перемещается вся система роликовых опор (кареток), несущих вес полотна. Именно поэтому к этому профилю предъявляются особые требования.

Для изготовления направляющей балки применяют несколько решений:

• Специальный гнутый профиль типа C или Z с усиленными ребрами жесткости. Это наиболее распространенное решение у производителей готовых систем (Came, Nice, Doorhan, Alutech и др.)
• Швеллер стальной с наваренной на полку направляющей шиной из закаленной стали
• Квадратная профильная труба большого сечения (80×80 или 100×100 мм) для тяжелых промышленных ворот

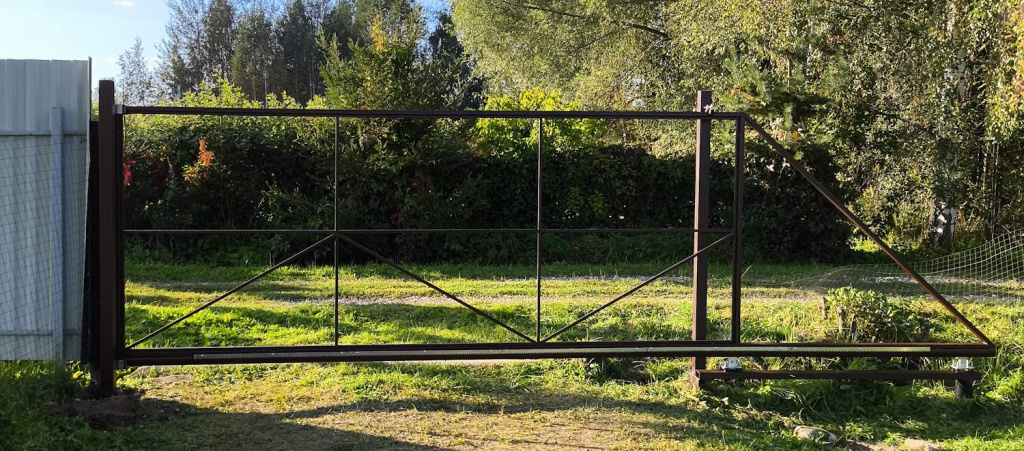

Высота направляющей балки напрямую влияет на отношение консольного вылета — части полотна, выходящей за пределы опорных кареток в открытом положении. Стандартное правило: консоль должна составлять не менее 40–50% ширины пролета. При пролете 4 м консольная часть — не менее 1,6–2 м. Это определяет минимальную длину всего профиля балки: длина пролета плюс длина консоли плюс запас 200–300 мм.

Толщина стенки профиля

Одна из самых распространенных ошибок — экономия на толщине стенки профильной трубы. Трубы с толщиной стенки 1,5 мм продаются значительно дешевле, чем 2 или 3 мм, но их прочностные характеристики несопоставимы.

Рекомендуемая толщина стенки в зависимости от назначения элемента:

Профиль с тонкой стенкой быстро деформируется от циклических нагрузок, сварные швы на таком металле плохо держатся, а ролики со временем начинают «гулять» — ворота перекашивает.

Профиль для заполнения полотна

Заполнение полотна откатных ворот выполняется из различных материалов, и тип профиля-каркаса подбирается под каждый из них.

Профнастил и металлические панели

Профнастил крепится к горизонтальным перемычкам рамы с шагом 400–600 мм. Для качественного крепления и предотвращения прогиба листа под нагрузкой рекомендуется использовать перемычки из профильной трубы 40×20×2 мм. При большом расстоянии между горизонтальными элементами рамы профнастил может «хлопать» на ветру — это создает шум и ускоряет усталостное разрушение крепежных элементов.

Поликарбонат

Для монтажа поликарбоната в каркас ворот используют специальный алюминиевый профиль — соединительный (Н-образный) и торцевой (F-образный). Листы сотового или монолитного поликарбоната не крепятся непосредственно к стальному профилю: разные коэффициенты теплового расширения металла и поликарбоната приводят к деформации и трещинам. Алюминиевый профиль компенсирует это расширение и обеспечивает аккуратный внешний вид.

Деревянные ламели

Ворота с деревянными ламелями (евроштакетником или массивными досками) требуют каркаса с горизонтальными перемычками через каждые 600–800 мм. Лучший материал для таких ворот — профильная труба 40×40×3 мм, поскольку к ней удобно крепить дерево без дополнительных кронштейнов. Важно предусмотреть антикоррозийную обработку всего металлического каркаса, поскольку дерево задерживает влагу.

Антикоррозийная защита

Любой стальной профиль для уличных откатных ворот требует защиты от коррозии. Без нее даже самый толстостенный прокат начнет ржаветь уже через 2–3 сезона.

Основные методы защиты:

• Грунтование и окрашивание — наиболее распространенный способ. Применяют грунт-эмаль по металлу или двухкомпонентные эпоксидные составы. Для максимальной защиты рекомендуется нанести два слоя грунта и два слоя эмали.
• Горячее цинкование — обеспечивает защиту на 20–30 лет. Оптимальный вариант для ворот в условиях высокой влажности или морской среды, однако требует специального производственного оборудования.
• Холодное цинкование (Zincofer, Zinga и аналоги) — доступная альтернатива горячему цинкованию. Состав наносится кистью или распылителем на сварную конструкцию прямо на объекте.
• Порошковая покраска — самый эстетичный вариант. Выполняется в заводских условиях, обеспечивает ровное покрытие толщиной 60–120 мкм, устойчивое к механическим повреждениям и УФ-излучению.

Внутренние полости профильных труб нередко остаются незащищенными — туда попадает влага через торцы и сварные швы. Перед финальной сборкой рекомендуется залить в трубы отработанное масло, специальные антикоррозийные составы-«консерванты» или закрыть торцы заглушками.

Распространенные ошибки при выборе профиля

Ошибки при выборе профиля обходятся дорого: переделка конструкции после монтажа ворот требует значительных трудозатрат. Вот наиболее частые из них:

• Экономия на толщине стенки. Профиль 1,5–2 мм вместо рекомендованных 3 мм приводит к деформации рамы уже через несколько лет эксплуатации.
• Неправильный расчет длины консоли. Если консольная часть балки слишком короткая, ворота в открытом положении будут перекашиваться из-за неравномерного распределения нагрузки на каретки.
• Использование несовместимых материалов. Нельзя соединять стальной каркас напрямую с алюминиевыми элементами без диэлектрических прокладок — возникает гальваническая коррозия.
• Отсутствие ребер жесткости. Большие пролеты без промежуточных усилений приводят к «парусности» ворот — полотно прогибается под действием ветра.
• Пренебрежение антикоррозийной защитой торцов и сварных швов. Именно в этих местах коррозия начинается прежде всего.
• Несоответствие профиля весу ворот. Перед покупкой необходимо рассчитать общий вес полотна с заполнением и сверить его с грузоподъемностью роликовых кареток.

Как правильно рассчитать профиль

Перед тем как ехать в магазин металлопроката, выполните несложный расчет:

• Определите ширину пролета (W) и высоту ворот (H).
• Рассчитайте длину полотна: полотно = W + 100 мм (перекрытие на стойках).
• Рассчитайте длину несущей балки: длина балки = W + длина консоли (0,4–0,5 × W) + 200 мм запас.
• Оцените вес полотна с заполнением (кг/м² для профнастила — 5–7 кг, для дерева — 15–25 кг).
• По весу полотна выберите каретки с подходящей грузоподъемностью и тип профиля балки.
• Проверьте наличие места для отката: длина отката = длина полотна + 300–500 мм.

Для стандартных жилых ворот шириной 4 м и высотой 2 м с заполнением профнастилом расчетный вес полотна составит около 80–100 кг. Такой вес выдержат стандартные каретки с нагрузкой 250 кг, а балка из профильной трубы 80×60×3 мм обеспечит необходимую жесткость.

На что обращать внимание при покупке профиля

При выборе металлопроката для откатных ворот обязательно уточните следующие параметры:

• Марка стали. Для строительных конструкций подходит сталь Ст3 (ГОСТ 380). Профиль из более низкокачественного металла (вторичный прокат) может иметь неравномерную толщину стенки и непредсказуемые механические свойства.
• Геометрия сечения. Профильная труба должна иметь ровные грани без скручивания. Проверьте трубу на прямолинейность: приложите длинную линейку вдоль грани — допустимое отклонение не более 1 мм на 1 м длины.
• Наличие сертификата. Добросовестный поставщик всегда предоставляет документы на металлопрокат с указанием марки стали, механических характеристик и номера плавки.
• Вес погонного метра. Он должен соответствовать паспортным данным. Заметное расхождение свидетельствует о нестандартной толщине стенки.

Что важно запомнить

Выбор профиля для откатных ворот — задача, требующая учета сразу нескольких факторов: ширины пролета, веса заполнения, условий эксплуатации и бюджета. Несколько ключевых выводов:

• Для каркаса ворот шириной до 4 м оптимальна профильная труба 60×60×3 мм для стоек и 80×60×3 мм для несущей балки.
• Длина несущей балки рассчитывается с учетом консольной части — не менее 40% ширины пролета.
• Толщина стенки профиля — не менее 3 мм для нагруженных элементов.
• Антикоррозийная защита обязательна на всех этапах: до сварки, после сварки и перед монтажом.
• Тип профиля для заполнения полотна зависит от материала обшивки: для поликарбоната нужен алюминиевый профиль, для профнастила — стальные перемычки из профтрубы.

Грамотно подобранный профиль — это инвестиция в долговечность ворот. Конструкция, сделанная с пониманием нагрузок и правильным выбором материала, прослужит 15–20 лет без капитального ремонта.
