Чертеж каркасных откатных ворот

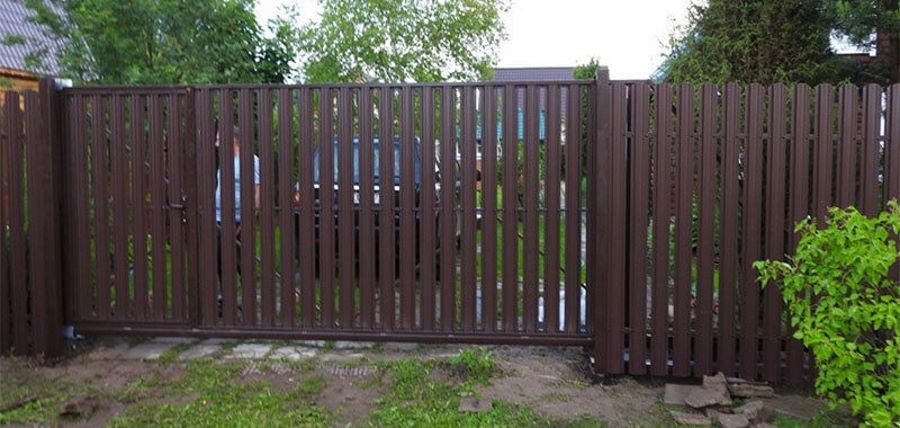

При обустройстве ограждения очень важно уделить должное внимание въезду. Он должен быть не только привлекательным и практичным, но и функциональным. Наиболее простым и бюджетным вариантом является установка откатных ворот. Эти конструкции стали особо популярными благодаря удобству и возможности самостоятельного монтажа без какой-либо особой подготовки. Следуя четкой инструкции, с поставленной задачей возможно справиться даже новичку.

Конструктивные особенности и принцип функционирования

Главным элементом конструкции является откатной механизм. На него приходится большая часть нагрузки, поэтому очень важно правильно выбрать тип устройства. Существуют следующие виды откатных механизмов:

• консольный;
• рельсовый;
• консольный подвесного типа;
• подвесной.

Надежность рельсового механизма задается специальными роликами, которые крепятся внизу каркаса створки. Такое решение позволяет равномерно распределить нагрузку от полотна между всеми элементами. Конструкция движется по направляющей, которая монтируется в грунт. Рельсовый механизм не предполагает каких-либо ограничений по длине и высоте створки. Равномерное распределение нагрузки позволяет создать конструкцию, которая состоит из от дельных сегментов, которые соединяются между собой.

Консольный тип механизма основан на применении роликов, которые неподвижно закреплены у основания. Данная конструкция имеет некоторые ограничения по размерам створки. Полотно не должно быть слишком большим и тяжелым. Именно поэтому при установке консольных откатных ворот стоит обращать внимание на облегченные материалы. Створка перемещается по неподвижным роликам в состоянии равновесия. Для передвижения полотна не требуется особых усилий. Конструкция движется плавно, не создавая опасных ситуаций.

Принципиальное отличие подвесного механизма заключается в креплении полотна. К верхней балке подвешивается створка, ролики могут устанавливаться, как вверху, так и внизу. Часто подвесные откатные ворота встречаются в промышленной зоне. Их устанавливают в ангарах, на складах и строительных площадках.

Подвесная конструкция имеет ограничения по высоте. Также нужно учитывать, что ее верхняя балка должна быть очень надежной и прочной. Данный вид откатных ворот функционирует по принципу шкафа-купе. Важным преимуществом подвесного механизма является возможность применения нескольких створок. Они могут двигаться в одном направлении или разъезжаться в разные стороны в процессе эксплуатации. Другие откатные ворота не имеют такой особенности, поэтому в некоторых ситуациях лучше всего устанавливать именно подвесную конструкцию.

Консольные подвесные ворота могут использоваться для проезда на небольшие территории (шириной до 4 метров). Они состоят из 2 надежных опор, на которые навешиваются створки из облегченных материалов.

Важные моменты в установке

При установке откатных ворот важно придерживаться некоторых правил и требований, чтобы достигнуть максимально качественного результата. Необходимо четко соблюдать балансировку полотна, которое открывается. Любые даже самые незначительные перекосы могут в последствии привести к ускоренному износу. Необходимо, чтобы для открытия створки вы прилагали минимум усилий. В противном случае механизм выйдет из строя намного быстрее положенного срока.

Важным подготовительным этапом является подбор качественной фурнитуры. Ролики, балки, уловители, запоры и направляющие должны быть максимально надежными. Некачественные комплектующие быстро приведут к необходимости масштабного ремонта.

Классификация конструкций

Все откатные ворота можно разделить на 3 группы по ширине проезда:

• более 12 метров (монтируются в арках зданий и сооружений, используют балку с усиленными роликами);
• от 4,5 до 12 метров (устанавливаются на въезде промышленных объектов и различных предприятий, предполагают необходимость задействования крепкого и прочного каркаса);
• до 4,5 метро (монтируются на территории частных домов, требуют установки легких сварных конструкций).

Откатные ворота также могут классифицироваться по типу полотна, материалу отделки и высоте.

Положительные и отрицательные качества

К плюсам откатных ворот относят:

• отсутствие необходимости очищать проезд от снега;
• стойкость перед взломами;
• отсутствие ограничений по высоте (для большинства откатных ворот);
• высокие показатели устойчивости перед ветровыми нагрузками.

К минусам можно отнести то, что для установки некоторых конструкций требуется очень надежный фундамент для сооружения столбов. Также для монтажа откатных ворот необходимо выделить дополнительное место (для возможности движения полотна).

Особенности проектирования чертежа

Перед подготовкой инструментов и закупкой материалов очень важно спроектировать будущую конструкцию. Для этого необходимо создать эскиз или чертеж, на котором будут отображаться все размеры и расчеты. Прежде всего требуется определиться с габаритами откатных ворот. Помимо ширины проезда учитываются следующие важные показатели:

• угол, под которым заезжает авто;
• длина и ширина машин, которые будут проезжать на территорию;
• оптимальное расстояние между опорами ограждений и самим автомобилем (принято оставлять от 30 до 50 см с каждой стороны).

Внимание! При обустройстве углового въезда ширину рекомендуется умножить в 2 раза. Это позволит крупногабаритным транспортным средствам беспрепятственно проезжать на территорию объекта.

Лучше монтировать полотно на одном уровне с забором. Так оно будет смотреться максимально эстетично и аккуратно. Также важно учесть, что между землей и створкой лучше оставлять около 10 сантиметров. Откатные ворота – это довольно простая конструкция. Понимая принцип ее функционирования, вы сможете без каких-либо проблем провести необходимые расчеты и создать чертежи.

Схема откатных ворот с комплектующими и автоматикой

Инструменты и материалы, необходимые для работы

Набор комплектующих, необходимый для установки откатных ворот, вы без проблем сможете найти практически в любом строительном магазине. Стандартный комплект включает следующие составляющие:

• заглушки и скобы;
• рельсы или направляющие;
• верхние и нижние уловители;
• поддерживающая платформа;
• концевой и опорный ролик.

Жесткость конструкции обеспечивается швеллером, который обладает отличной стойкостью перед механическими повреждениями и ветровыми нагрузками.

Помимо слесарного инструмента потребуется подготовить другое оборудование:

• шлифовальная машинка;
• болгарка;
• сварочный аппарат;
• уровень и шуроповерт.

Если вы планируете делать деревянную обшивку, тогда заранее позаботьтесь о подготовке деревообрабатывающего оборудования.

Поэтапная инструкция для изготовления и монтажа откатных ворот

Все работы по установке откатных ворот необходимо проводить в следующей последовательности:

• изготовление опор для ограждения;
• создание фундамента;
• формирование каркаса и полотна откатных ворот;
• установка готовой конструкции.

Внимание! Желаемого результата вы сможете добиться только при условии соблюдения последовательности в выполнении работ.

Монтаж столбов

Установить столбы необходимо в первую очередь. Они должны быть прочными и надежными, так как от этого зависит стойкость всей конструкции. В качестве материала вы можете выбрать:

• бетон;
• дубовый брус;
• кирпич;
• металлический профиль.

Столбы устанавливаются на глубину от 1 метра. Установка фундамента требуется при близком расположении подземных вод.

Монтаж фундамента

Устанавливается фундамент в следующей последовательности:

• создание приямка на глубине ниже промерзания почвы;
• изготовление заготовок разной длины из арматуры;
• сваривание длинных элементов прута с основание швеллером (оставляя 30 сантиметров);
• соединение противопожарной арматуры с помощью специальных металлических перемычек;
• перемещение закладного элемента в приямок, выравнивание швеллера по уровню;
• обустройство опалубки с армированием;
• заполнение приямка бетоном.

Обратите внимание! На затвердение бетонного раствора требуется 30 дней.

Сваривание створки ворот

Данные работы выполняются на горизонтальной поверхности. В процессе сваривания стоит придерживаться следующей последовательности:

• сваривание наружного каркаса;
• размещение дополнительных поперечин, необходимых для крепления листа створки;
• сваривание полотна и каркаса, очитка и обработка грунтовкой;
• обработка листа лаком в 2 слоя;
• монтаж обшивки.

Лакокрасочные работы выполняются только после высыхания поверхности листа.

Установка ворот

Монтаж конструкции осуществляется в следующей последовательности:

• определение направления движения створки и выполнение разметки;
• приваривание к створке, установка регулировочных пластин;
• монтаж полотна;
• выставление створки в горизонтальное положение;
• крепление роликовых уловителей;
• выполнение завершающей регулировки, установка заглушек и закрашивание мест сварки.

Надежность конструкции зависит от качества сварных швов.

Обшивка и покраска

Важно не только правильно подготовиться к монтажным работам, но и заранее продумать дизайн для полотна. В качестве обшивки вы можете выбрать:

• вагонку;
• профлист;
• филенку.

Особо эффектно смотрится ковка на полотне.

Вариантов обшивки и покраски очень много – тут все зависит от финансовых возможностей и ваших личных предпочтений в оформлении дизайна.
