Как сделать фундамент под откатные ворота самостоятельно

Откатные ворота опираются не на петли и столбы, а на бетонное основание: вся масса полотна через роликовые каретки передаётся на закладной швеллер. Пока опорная площадка стоит ровно, створка ходит плавно, автоматика работает в штатном режиме. Но стоит основанию просесть хотя бы на пару сантиметров, и ролики съезжают с оси, полотно цепляет ловители, привод отключается по перегрузке. Рассказываем, как выбрать конструкцию под условия конкретного участка, рассчитать размеры и залить фундамент под откатные ворота своими руками — от разметки до набора прочности бетоном.

Какие нагрузки принимает основание

Полотно на проём 4 метра с обшивкой из профнастила весит около 170 кг, а утеплённые и кованые конструкции тяжелее в два-три раза. При этом вес не единственная сложность. Откатные ворота работают по консольной схеме: в открытом положении створка выезжает далеко за проём, точка приложения нагрузки смещается, и возникает опрокидывающий момент, который основание обязано гасить при каждом цикле открывания.

У опорной части несколько функций:

• распределение веса полотна по грунту;
• гашение опрокидывающего момента при откате;
• ровная база под роликовые каретки;
• защита конструкции от сезонных подвижек почвы.

Если хотя бы одно условие не выполняется, страдает вся система. Перекос плоскости на несколько сантиметров ощущается сразу: створку приходится толкать с заметным усилием, ролики изнашиваются неравномерно, а электропривод срабатывает на защиту и останавливает движение на середине хода.

Бетонная тумба с закладной или сваи: что выбрать

Каркасно-монолитную ленту, которую иногда советуют на форумах, отложим сразу: по трудозатратам она сопоставима с основанием под хозблок, а такой запас прочности въездной группе не нужен. На практике выбор сводится к двум решениям. Первое — монолитная тумба с закладным швеллером, классика для стабильных грунтов. Второе — винтовые сваи с металлической обвязкой: их применяют там, где копать и бетонировать бессмысленно.

На выбор влияют три обстоятельства: характер грунта на участке, вес будущего полотна и сроки, в которые нужно уложиться. Чтобы решение не превратилось в лотерею, сопоставьте оба варианта по рабочим критериям:

Для большинства участков средней полосы рациональна лента: материалы доступны, технология прощает мелкие огрехи, а результат служит десятилетиями. Сваи выручают на проблемной почве, однако металлоёмкость делает их дороже. Дальше разберём базовый сценарий с бетонированием, а к свайному варианту вернёмся отдельно.

Рассчитываем размеры котлована

Ошибки на этапе расчётов исправлять труднее всего: недокопанную яму не углубить после заливки, а короткую закладную не нарастить. Поэтому все цифры стоит зафиксировать на бумаге до начала земляных работ и перепроверить по месту рулеткой.

Порядок расчёта выглядит так:

1. Глубину принимают по формуле «глубина промерзания грунта плюс 30 см»; для средней полосы это примерно 1,5–1,7 м.
2. Длину ямы определяют как половину ширины проёма: для проезда 4 м нужна площадка длиной 2 м в сторону отката.
3. Ширину котлована закладывают в пределах 40–50 см с учётом толщины опалубки.
4. Верх закладной выводят в уровень с точкой 0, оставляя под полотном ворот просвет не менее 10 см.

Отдельно проверьте, хватает ли места вдоль забора: створке нужен свободный коридор длиной примерно в ширину проёма + противовесная часть + 10-20 см. Если по линии отката растёт дерево или стоит опора освещения, планировку въезда придётся пересмотреть заранее, пока проект существует только на бумаге.

Материалы и инструменты

Список закупок скромный, почти всё продаётся в ближайшем магазине стройматериалов. Единственная позиция, за которой придётся ехать на металлобазу, — швеллер: именно он станет монтажной площадкой для роликовых опор и примет на себя основную нагрузку.

Подготовьте к началу работ:

• Швеллер № 12–16 — отрезок длиной в половину ширины проёма.
• Арматуру диаметром 10–14 мм — на стойки и обвязку каркаса.
• Бетон минимум М250 — готовый или замешанный на месте из цемента, песка и щебня.
• Песок и гравий — на дренажную подушку.
• Обрезную доску — под опалубку.
• Стальную или ПНД трубу от 20 мм — на кабель-канал для автоматики.

Из инструмента понадобятся сварочный аппарат с электродами, болгарка с отрезными и зачистными кругами, длинный пузырьковый уровень, шнурка, лопаты и ёмкость для замеса. Погружной вибратор ускорит уплотнение смеси, но при его отсутствии строители обходятся обычным штыкованием.

Свариваем закладную

Закладная — несущий узел будущего основания: стальная рама из швеллера и арматурного каркаса, которая заливается в бетон. Верхняя полка швеллера после заливки остаётся снаружи. К ней приваривают регулируемые площадки роликовых опор, а при автоматизации — ещё и основание привода.

Сборку ведут в четыре шага:

1. Раскрой. Швеллер и арматуру нарезают болгаркой по размерам из расчёта.
2. Каркас из арматуры. К полке швеллера строго перпендикулярно приваривают арматурные отрезки длиной равной глубине ямы.
3. Обвязка. Стойки соединяют поперечными прутками, чтобы каркас работал как единая жёсткая конструкция.
4. Контроль. Готовую раму кладут на ровную поверхность и проверяют уровнем: плоскость полки не должна «играть».

Сварные швы зачищают и покрывают грунтовкой по металлу. Внутри бетона коррозия развивается медленно, зато открытая часть швеллера будет годами контактировать с водой и дорожными реагентами, поэтому защитный слой заметно продлит ресурс узла.

Земляные работы, подушка и опалубка

Разметку начинают от опорного столба и ведут вдоль забора в сторону отката. Контур обозначают колышками и шнуром, после чего выбирают грунт на расчётную глубину: это и есть котлован под будущий фундамент откатных ворот. Стенки стараются держать вертикальными, поскольку рыхлые осыпающиеся края увеличат расход бетона.

На дно укладывают дренажную подушку: сначала песок, затем гравий, общей толщиной 30–40 см. Каждый слой проливают водой и трамбуют. Подушка отводит влагу от подошвы и сглаживает точечные напряжения, когда грунт под лентой постепенно уплотняется.

На пучинистых грунтах мелкое заложение оборачивается ремонтом после первой же зимы: замерзающая влага выталкивает ленту вместе с закладной, и роликовые опоры уходят с оси буквально за один сезон.

По верхнему краю ямы выставляют опалубку из доски. Она формирует аккуратную грань ленты и не даёт цементному молочку уйти в почву. Если стенки котлована плотные и ровные, на глубине допустимо бетонировать прямо «в землю», ограничив доской только верхние 15–20 см.

Кабель-канал под автоматику

Даже когда привод пока не планируется, канал под проводку закладывают сразу: продолбить застывший монолит позже намного дороже, чем вложить трубу сейчас. Продумайте, где встанут двигатель, фотоэлементы и сигнальная лампа, и от этих точек протяните трассу к месту ввода питания.

Требования к каналу несложные:

• Используйте стальную или ПНД трубу диаметром не меньше 20 мм.
• Заглубите её минимум на 30 см, а над поверхностью оставьте выпуск не менее 5 см.
• Заложите внутрь проволоку-протяжку, чтобы позже завести кабель без вскрытия бетона.
• Изгибы выполняйте плавными, без заломов и грубых сварных швов внутри трубы.

Концы трубы перед заливкой закройте заглушками или замотайте плёнкой. Попавший внутрь раствор превращает канал в бесполезный кусок металла, и проводку приходится тянуть по воздуху, что портит вид всей въездной группы.

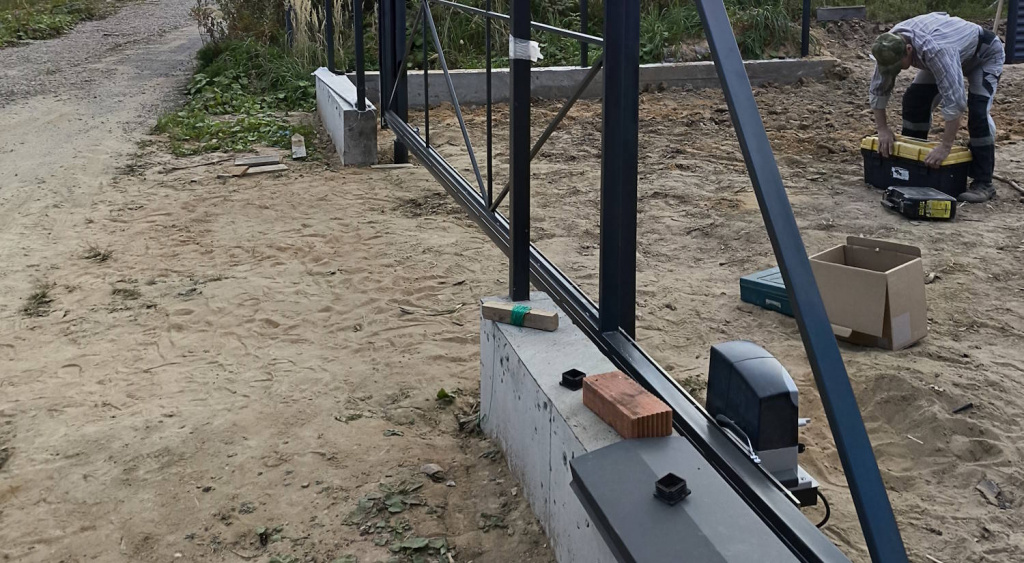

Монтаж закладной и бетонирование

Раму опускают в котлован полкой швеллера вверх и выставляют по шнуру, натянутому на уровне будущего покрытия. Горизонталь проверяют длинным уровнем в двух направлениях, положение относительно линии забора — рулеткой. Торопиться не стоит: после заливки поправить закладную уже не получится.

Объём смеси посчитайте заранее, перемножив длину, ширину и глубину котлована за вычетом подушки. Для ямы 2 м на 0,4 м при глубине заливки около полутра метров выходит порядка 1,2 кубометра. Если замешивать вручную, зовите помощника: работать нужно быстро, пока первые порции не начали схватываться.

Само бетонирование подчиняется нескольким правилам:

1. Марка смеси: для основания достаточно бетона М250, его прочности хватает с запасом.
2. Непрерывность: ленту заливают за один приём, послойная работа с перерывами создаёт слабые швы.
3. Уплотнение: вибратор или частое штыкование арматурой выгоняют из массы пузырьки воздуха.
4. Выдержка: к монтажу ворот приступают после набора прочности, обычно через 3-4 недели.

В жару свежую поверхность накрывают плёнкой и периодически увлажняют, иначе верхний слой пересохнет и растрескается. В прохладную погоду достаточно защитить монолит от дождя в первые сутки, дальше бетон набирает прочность без участия человека.

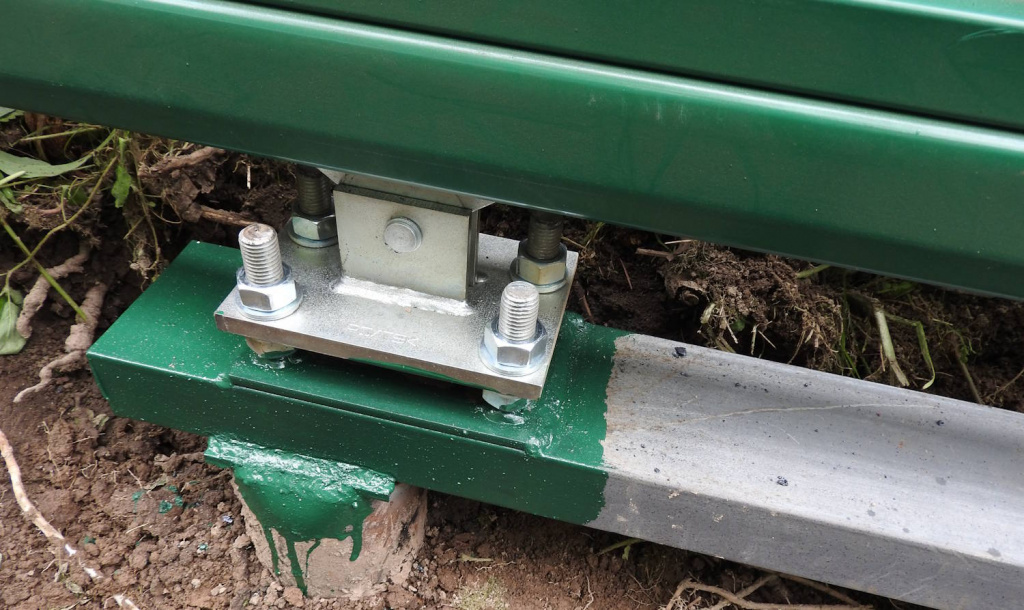

Свайный вариант для сложных грунтов

Там, где вода стоит высоко, а почва торфяная или болотистая, бетонная лента ведёт себя непредсказуемо. Для таких участков основание собирают на винтовых сваях диаметром около 108 мм и длиной не менее 2 м. Опоры погружают ниже глубины промерзания, поэтому сезонные подвижки грунта на конструкцию почти не влияют.

Технология укладывается в короткий цикл:

• Завинчивание. Две сваи вкручивают по линии отката, заранее отметив уровень будущей обвязки.
• Подрезка. Стволы обрезают строго в один горизонт с поправкой на высоту швеллера.
• Заполнение. Полости засыпают пескобетоном, чтобы металл не ржавел изнутри.
• Обвязка. К сваям приваривают швеллер, который выполняет роль опорной площадки.

Полезная хитрость касается оголовков. Стандартные площадки 200 на 200 мм требуют идеально точного завинчивания, а свая нередко уходит от разметки в сторону. Если вместо оголовков приварить к стволам широкие закладные уголки, вы получите просторную полку и сможете закрепить швеллер именно там, где ему положено стоять по проекту.

Главный плюс решения — скорость: устанавливать ворота можно уже в этот же день, месяц ожидания не потребуется.

Ошибки, которые дорого обходятся

Чаще всего проблемы начинаются с глубины. Основание, заложенное выше границы промерзания, зимой поднимается силами пучения, весной опускается, и через пару сезонов плоскость под каретками теряет горизонталь. Вторая типичная история — бетонирование резьбовых шпилек вместо цельного швеллера: угадать их положение с точностью до миллиметра почти невозможно, и роликовые опоры встают с перекосом.

Экономия на смеси – не лучшая идея. Дешёвый бетон крошится под кромкой швеллера, закладная расшатывается, и регулировка ворот превращается в ежемесячный ритуал. Сюда же отнесём заливку в несколько приёмов без уплотнения: полости внутри монолита незаметны снаружи, зато снижают несущую способность в самом нагруженном месте конструкции.

Наконец, о будущей автоматике часто вспоминают, когда бетон уже застыл. Забытый кабель-канал не мешает воротам открываться вручную, однако при установке привода придётся либо штробить монолит, либо вести провод по воздуху. Час работы на этапе подготовки избавляет от этой дилеммы навсегда, поэтому трубу закладывают даже «на вырост».

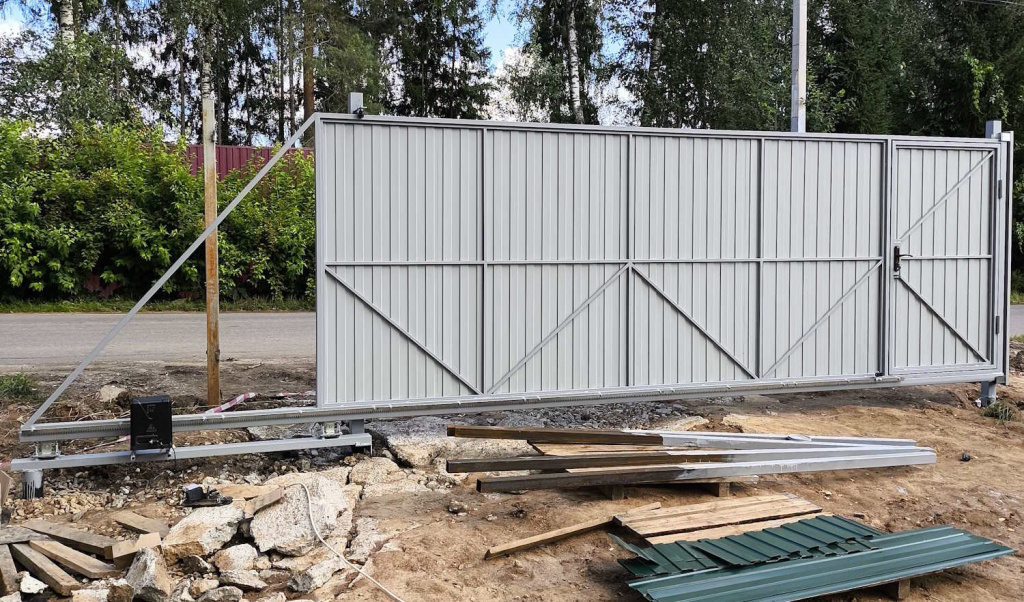

Подводим итог

Подготовить фундамент под откатные ворота самостоятельно вполне реально: технология отработана, материалы доступны, а из специальных навыков нужна лишь уверенная сварка. Закладывайте на проект неделю активной работы и около 3х недель ожидания прочности, тогда створка будет ходить ровно и через десять лет.
